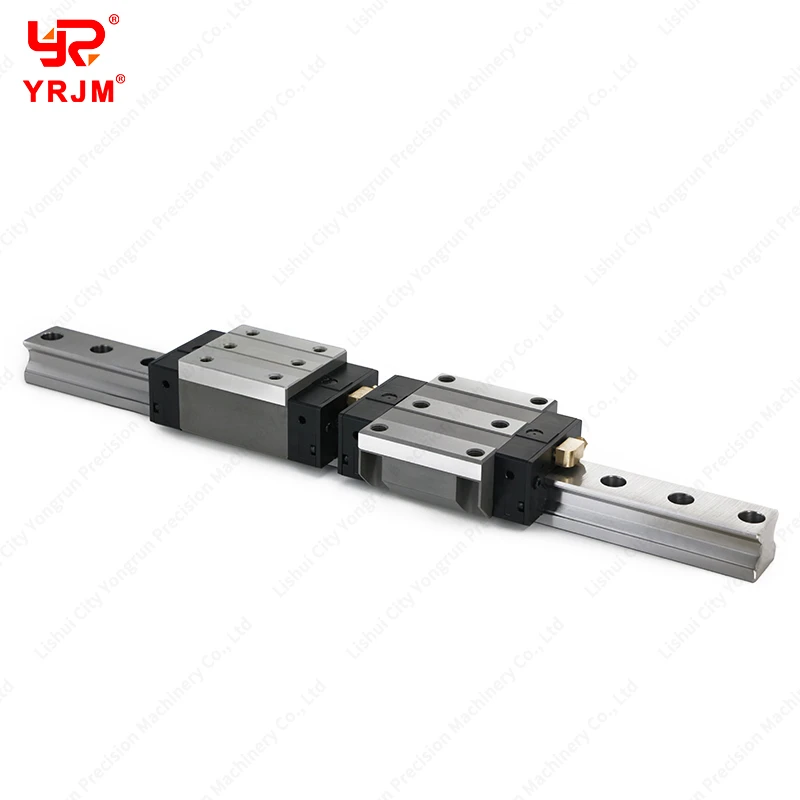

Lineaarinen rullaohjain RGW35CC

RGW35CC Lineaarinen opasTuotteen kuvaus

RGW35CC on teollisuus-laipallinen-tyyppinen lineaarinen ohjauslohko, joka on suunniteltu raskaaseen-CNC-työstöön, portaalijyrsimiin ja suuriin-teollisiin portteihin. Tehokkaan -RG-sarjan avainkomponenttina se korvaa perinteiset pallomaiset kuulalaakerit tarkkuussylinterirullilla.

Tämä "linjakontakti"-liitäntä lisää merkittävästi kuormitusta{0}}kantavaa pinta-alaa ja tarjoaa erinomaisen jäykkyyden ja tärinänvaimennusta verrattuna tavallisiin pallo{1}}johteisiin. RGR35-kiskojen kanssa käytettäväksi suunnitellussa RGW35CC:ssä on leveä laipparakenne, joka tarjoaa erinomaisen momentin{5}}kuormituksen kestävyyden ja tukee monipuolisia ylhäältä-alas tai alhaalta-kiinnityskokoonpanoja, mikä tarjoaa mukautuvan ja vankan perustan vaativille koneille.

Tärkeimmät suunnitteluedut
1. Leveä-asennon vakaus laipparakenteen ansiosta
RGW35CC:ssä on sivuttaisasennuslaipat ("siivet"), jotka ulottuvat keskuslohkon rungosta. Tämä laaja-asennon jalanjälki tarjoaa kaksi tärkeintä mekaanista etua:
Ylivoimainen hetkellisen kuormituksen kesto:Suuret portaalijärjestelmät tuottavat usein korkeita "Pitch"- ja "Yaw"-momenttikuormia. RGW35CC:n leveä rakenteellinen pohja tarjoaa huomattavasti paremman kestävyyden näille vääntövoimille verrattuna kapeisiin, -laipattomiin lohkoihin.
Kaksisuuntaisen asennuksen monipuolisuus:Laipallinen muotoilu helpottaa asennusta sekä ylhäältä{0}}alas että alhaalta-. Tämä on kriittinen etu monimutkaisissa konearkkitehtuureissa, joissa vaunun pulttien pääsyä voidaan rajoittaa yhdestä suunnasta.


2. Symmetrinen 4-suuntainen yhtäläinen kuormituskapasiteetti
Korkean{0}}seosteräslohkon sisällä olevat neljä tarkkuussylinterirullariviä on järjestetty symmetriseen 45 asteen kosketuskulmaan.
Hyöty:Tämä arkkitehtuuri varmistaa identtisen suuren{0}}kantokyvyn ja äärimmäisen jäykkyyden kaikissa neljässä ensisijaisessa suunnassa: radiaalisessa (alaspäin), käänteisessä-säteittäisessä (ylöspäin) ja lateraalisessa (sivusuunnassa). RGW35CC säilyttää jäykät suorituskykynsä ilman, että se on asennettu vaakasuuntaiseen konealustaan ​​tai pystysuoraan Z--akselipylvääseen.
